Параметры присоски:
| Ход (мм) | 3 |
| Размер юбки, диаметр (мм) | 65 |
Основные размеры присоски 154.065.003
| Основные размеры | ItemNo. | 154.165.003.1 | 154.165.003.2 |
| Drawing | B | B |
| Ø D | 65 | 65 | |
| Ø d1 | 67 | 67 | |
| Ø d2 | 59 | 59 | |
| Ø d3 | 63 | 63 | |
| Ø d4 | 27 | 27 | |
| H | 17.5 | 17.5 | |
| h1 | 6.3 | 6.3 | |
| h2 | 9 | 9 | |
| h3 | 3 | 3 |
Возможные варианты материалов:
| Item No. | 154.165.003.1 | 154.165.003.2 |
| Материал | NBR | SI |

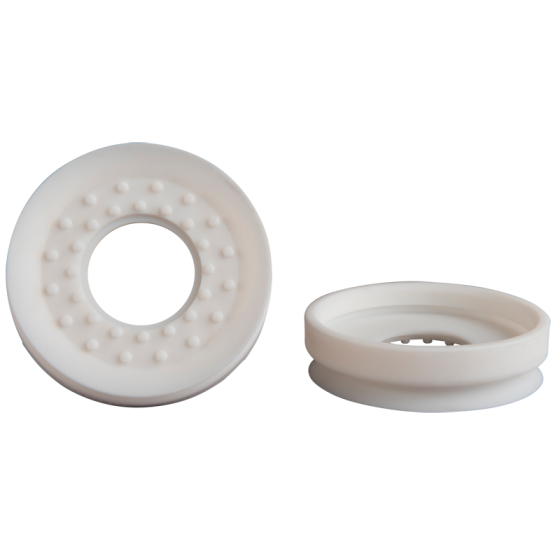

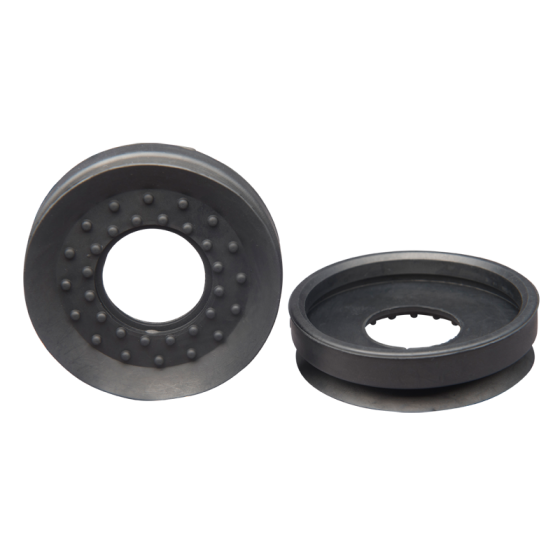

| Внешний вид |
|
|
Описание продукта:
Плоские вакуумные присоски с минимальным ходом для плоских поверхностей. Версия HNBR особенно подходит для удаления горячих пластиковых деталей из термопластавтоматов, поскольку они не содержат силикона и устойчивы к температуре до 160 ° C (320 ° F).
Серия SFK-G особенно подходит для зажимных элементов. Подключение через защелкивающуюся алюминиевую пластину с фиксацией формы.
Преимущество:
- Большая мощность всасывания благодаря максимально возможной активной вакуумной поверхности всасывания.
- Минимальный износ, так как всасывающая кромка не скользит по продукту во время всасывания.
- Требуется мало места.
- Экономичная замена изношенных уплотнений.
